BD-1520 数控五轴加工中心
bskwzjgzx-2

BD-1520 数控五轴加工中心
2021 07 01 09:43:14

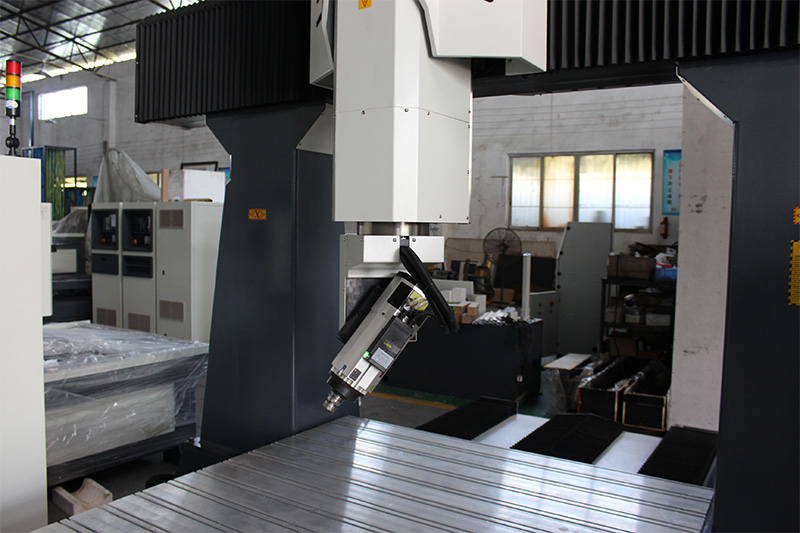

五轴泡沫模型雕刻机

五轴加工中心

五轴加工中心

五轴加工中心

五轴加工中心

五轴加工中心

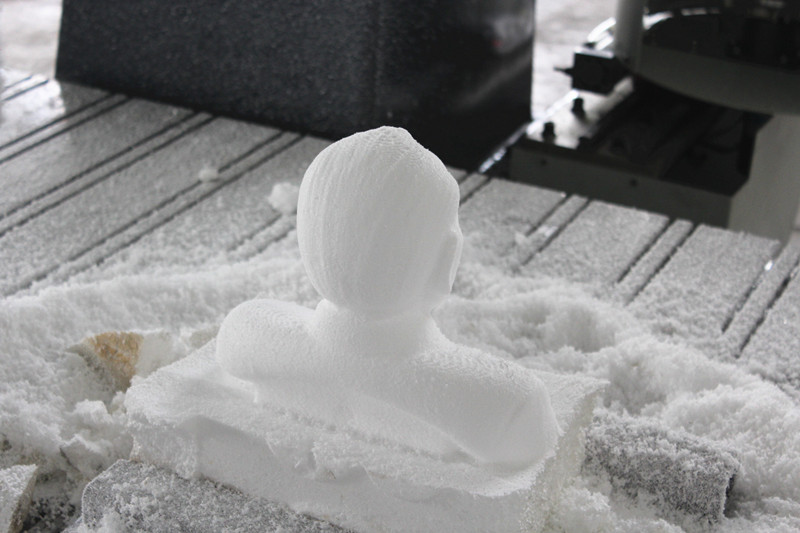

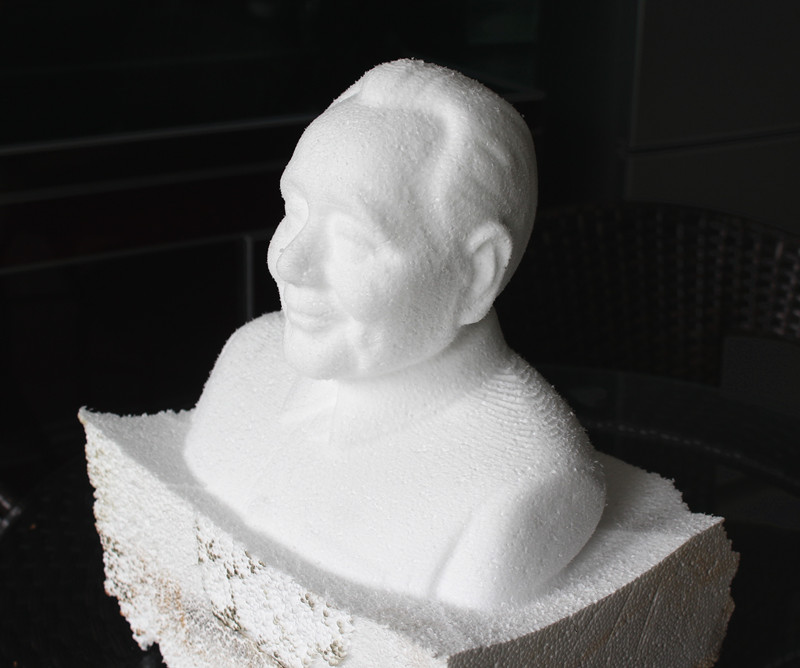

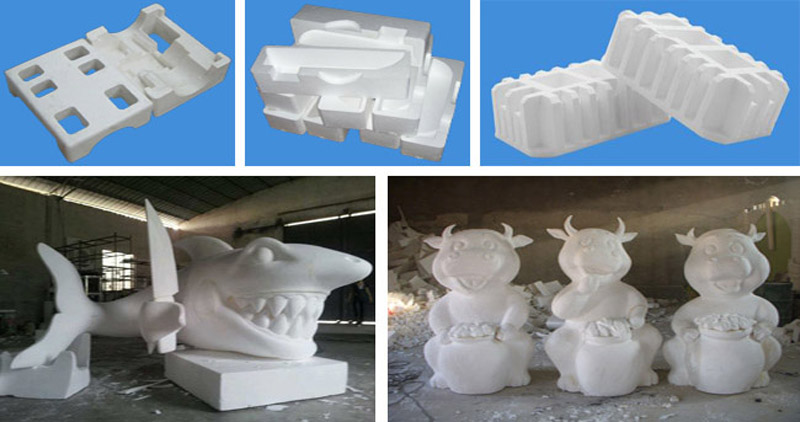

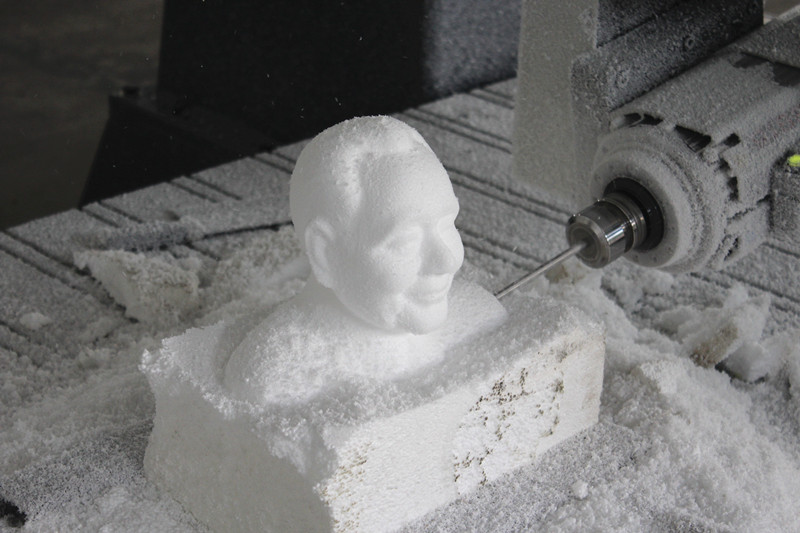

泡沫雕刻样品
功能特性

1、进口四排钢珠,加宽直线导轨,自润滑块。雕刻时各方向受力均等,保证了机械精度和强度。
2、Z轴行程可加高至700mm,加工幅面大,适合加工大型超厚度材料。
3、智能加工越界保护功能,可以防止设计文件过大加工时引起的机械碰撞。

4、多元化控制可以分别控制加工速度、空走速度、落刀速度,大大提高了加工产品的质量及加工效率。

适用材料
汽车冲压模具的泡沫型加工,铸造木模,汽车内饰,工程塑胶材料等各种非金属的加工。

适用行业

◆ 模具行业:石膏模、代木、铝模、消失模。

◆ 航天交通:铝件、蜂窝板等特殊材料的异型铣型、打孔等复杂工艺,动车、高铁、房车等汽车内饰件修边铣型打孔。

◆ 乐器行业:大型乐器三维曲面,外形切割。

◆新能源行:叶轮、风片、模具成品的铣型和打孔。

◆卫浴行业:铣型、异性开口。

◆吸塑行业:汽车内饰、医疗、家电、头盔铣型修补打孔。

雕刻机技术参数

加工范围

Working area

X 行程axis

1500mm

X 最高速度MAX,speed

20m/min

Y 行程axis

2000mm

Y 最高速度MAX,speed

20m/min

Z 行程axis

1000mm

Z 最高速度MAX,speed

10m/min

运行模式driving mode

伺服servo motor

主轴功率spindle power

9.0KW(可选)

运行指令command code

G代码,F/S命令兼容G code,F/Scommand

主轴转速PRM of Spindle

6000-24000RPM/min

工作电压voltage

380V/50HZ

定位精度positioning accuracy

0.005MM

操作系统operation system

维宏(NK300)/台湾新代

系统分辩率system ressolution

0.001

外形尺寸overall dimension

1850x2400x2800mm

重量weight

12000kg
